عني إيه Antenna؟ وإيه أهم أنواعها وباراميتاراتها؟
الـ (Antenna) ببساطة هي زي السماعة اللي بتحول الإشارة من شكل كهربائي لشكل موجي صوتية والعكس للميكروفون. تقدر تقول عليها “البوابـة السحرية” بين الدائرة الإلكترونية والعالم الخارجي.
في الإرسال: بتاخد الإشارة الكهربية وتحولها لموجات كهرومغناطيسية تطير في الهوا.
وفي الاستقبال: بتلقط الموجات دي وترجعها لإشارة كهربائية تاني.
طيب نخش بقى على المهم:

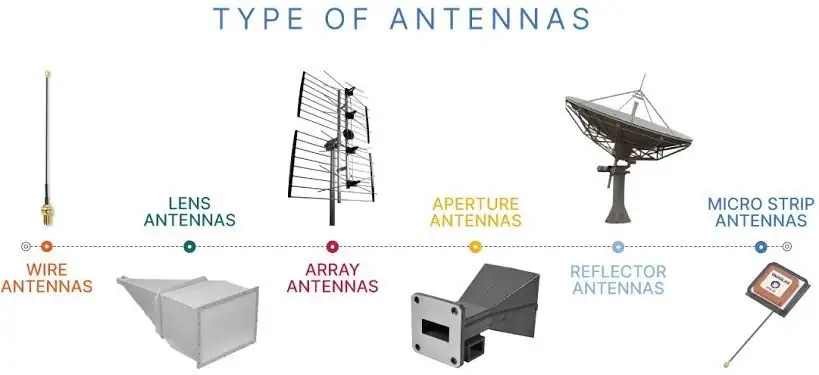

أنواع الأنتنات (حسب الشكل والاستخدام):
1. Dipole Antenna
– أبسط شكل، زي سلكين طالعين من النُص.
– شغالة حوالين الـ λ/2.
– تستخدم في الراديو والإذاعة وكمان في الموبايل.
2. Monopole Antenna
– زي الـ Dipole بس واقفة على أرضية معدنية (Ground Plane).
– شائعة في محطات الموبايل.
3. Patch Antenna (Microstrip)
– شكلها فلات ومستطيلة، شبه البادچ.
– تستخدم في الموبايل، GPS، والـ IoT.
4. Yagi-Uda Antenna
– فيها أكثر من عنصر (واحد Active والباقي Directors وReflector).
– Directional، مناسبة للبث التلفزيوني.
5. Parabolic Reflector
– زي طبق الدش، بيركّز الموجة في نقطة معينة.
– تستخدم في الأقمار الصناعية والرادارات.
6. Helical Antenna
– على شكل سوستة، مناسبة للتطبيقات اللي محتاجة استقطاب دائري (Circular Polarization).
أهم باراميتارات الأنتنا:
1. Gain
– قد إيه الأنتنا بتقدر تركّز الطاقة في اتجاه معين.
– يقاس بالـ dBi أو dBd.
2. Radiation Pattern
– الشكل اللي بيوضح اتجاه توزيع الإشارة حوالين الأنتنا.
3. Polarization
– اتجاه المجال الكهربي في الموجة (أفقي؟ عمودي؟ دائري؟).
4. Bandwidth
– الرينچ اللي الأنتنا تقدر تشتغل فيه بكفاءة.
5. VSWR (Voltage Standing Wave Ratio)
– مقياس لقد إيه الأنتنا “matched” مع خط التغذية.
– VSWR قريب من 1 = تمام أوي.
6. Impedance
– معظم الأنتنات مصممة تكون 50 أوم، عشان تتماشى مع الكابلات والمعدات.
الزتونة:
الأنتنا مش مجرد “سلك بيبعت ويستقبل”، دي عنصر حساس بيأثر على كفاءة كل السيستم.
اختيار الأنتنا الصح بيحدد تغطيتك، جودة الإشارة، وقدرتك على الوصول لأبعد نقطة.
سواء بتصمم شبكة موبايل أو بتلعب بـ IoT Devices أو حتى بتصنع درونز، لازم تفهم الأنواع والباراميتارات عشان تعمل الصح.
