يعني إيه Link Budget؟

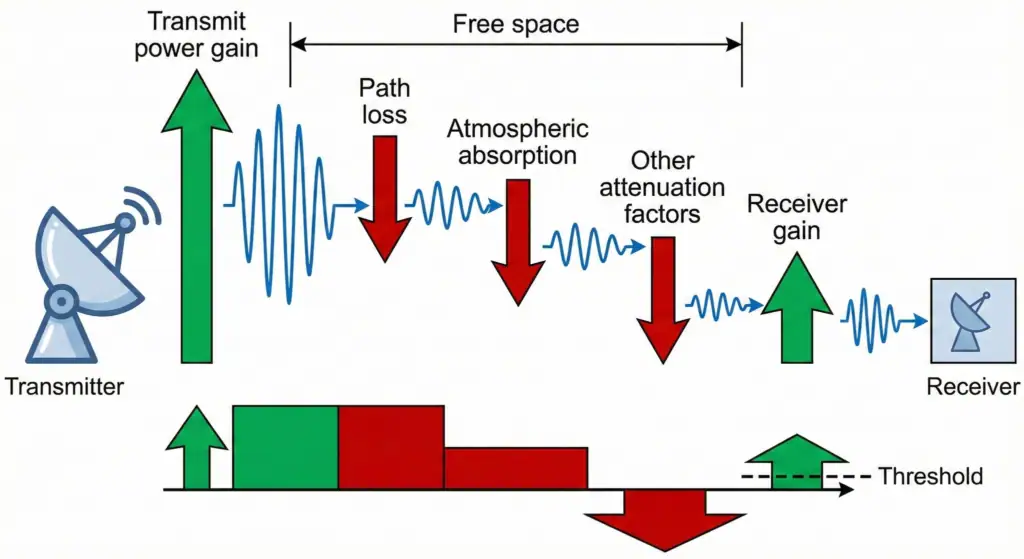

يعني إيه Link Budget؟ وليه أي مهندس Networks أو RF أو Transmission لازم يفهمه قبل ما يشتغل في أي تصميم؟ الـ Link Budget ببساطة هو حساب القدرة من أول الإرسال لحد الاستقبال. حساب بيقولك: هل الإشارة هتوصل؟ وهتوصل بقوة كفاية؟ ولا اللينك هيقع؟ أولاً: بنستخدم Link Budget في إيه؟ Link Budget بيستخدم في: • RF Planning • Microwave Links • Fiber Links • Satellite Links • Coverage Planning • تحديد Cell Radius • التأكد إن التصميم هيشتغل على الأرض من غير Link Budget أي تصميم هو مجرد تخمين. ثانيًا: Link Budget بيتحسب إزاي؟ الفكرة واحدة في كل التقنيات حتى لو التفاصيل اختلفت. بنبدأ بـ: • Tx Power • Antenna Gain وبنخصم: • Path Loss • Cable & Connector Loss • Penetration Loss • Margins (Fade / Interference) وفي الآخر نوصل لـ: • RSRP أو RSL المتوقع • ونقارنه بـ Receiver Sensitivity لو الإشارة أعلى من الحساسية اللّينك شغال. لو أقل… التصميم غلط ثالثًا: مثال بسيط لو: • Tx Power = 43 dBm • Antenna Gain = 18 dBi • Total Loss = 140 dB يبقى: RSL = 43 + 18 – 140 = -79 dBm لو الـ Receiver محتاج -95 dBm يبقى اللينك آمن. لو محتاج -75 dBm يبقى اللينك على الحافة. رابعًا: ليه Link Budget مهم؟ • يحدد المسافة القصوى • يحدد نوع الهوائي • يحدد التردد المناسب • يحدد الـ Tilt والارتفاع • يحدد عدد المواقع • يقلل المفاجآت بعد التنفيذ أي Optimization شاطر بيبدأ بمراجعة Link Budget. خامسًا: الغلطة الشائعة ناس كتير: • تعتمد على Tool بس • أو تعمل Coverage Map • من غير ما تبص على الحسابات والنتيجة: شبكة شكلها حلو بس الأداء الحقيقي وحش. الزتونة: Link Budget هو عقد الأمان بين التصميم والواقع. لو الحساب مظبوط… الشبكة هتشتغل. ولو الحساب غلط… ولا ألف Parameter هيصلح الغلط. #LinkBudget#RF#Transmission#Planning#MobileNetworks#WaleedElsafoury#وليد_الصافوري#الزتونة
