June 2026

يعني إيه Band Refarming؟

Leave a Comment / 4G, 5G /

يعني إيه Band Refarming؟وليه شركات المحمول بتعمله؟وإيه أهم القواعد اللي لازم تتراعى أثناء تنفيذه؟ واحدة من أشهر الكلمات اللي هتسمعها في عالم الـ Mobile Networks هي: Refarming خصوصًا مع دخول 4G وبعدها 5G. يعني إيه Band Refarming؟ ببساطة  هو إعادة استخدام نفس الترددات القديمة لتشغيل تكنولوجيا أحدث. يعني بدل ما جزء من الباند شغال 2G أو 3G أقوم أحوله إلى: • 4G LTE أو • 5G NR من غير ما أشتري Spectrum جديد. مثال عملي زمان Band 1800 MHz كان شغال بالكامل GSM. بعد انتشار 4G المشغل بدأ ياخد جزء من الباند ويشغله LTE. ثم لاحقًا ممكن ياخد جزء إضافي ويخصصه للـ 5G. وده يعتبر Refarming. طيب ليه احتجناه؟ لأن الـ Spectrum مورد محدود جدًا  وشركات الاتصالات دفعت فيه مليارات. فبدل شراء ترددات جديدة باستمرار بنستغل الترددات الموجودة بطريقة أكثر كفاءة. إيه الفائدة؟ 1. زيادة الـ Capacity تقنيات 4G و5G أكفأ بكثير من 2G و3G. يعني نفس الـ MHz يخدم عدد مستخدمين أكبر. 2. زيادة السرعات LTE و NR بيطلعوا Throughput أعلى بفرق كبير. 3. استغلال أفضل للـ Spectrum بدل باند مستخدم بشكل ضعيف يتم استغلاله بشكل أفضل. 4. دعم توسعات 5G بدون الحاجة دائمًا لشراء ترددات إضافية. إيه أشهر الباندات اللي حصل لها Refarming؟ عالميًا: • 900 MHz • 1800 MHz • 2100 MHz بدأت مع 2G أو 3G ثم انتقلت تدريجيًا لـ LTE وفي بعض الدول لـ 5G. هل الموضوع سهل؟ لا طبعًا  لأنك لازم تحافظ على المشتركين الحاليين. مينفعش تصحي الصبح وتقفل نصف شبكة الـ GSM مرة واحدة. أهم قواعد الـ Refarming 1. دراسة عدد المستخدمين لازم تعرف: كام مستخدم مازال يعتمد على التكنولوجيا القديمة. 2. الحفاظ على Coverage بعض الترددات المنخفضة مهمة جدًا للتغطية. فلازم يتم النقل بحذر. 3. التدرج في التنفيذ Refarming غالبًا بيتم على مراحل. مش دفعة واحدة. 4. مراقبة الـ KPIs قبل وبعد التنفيذ. زي: • Accessibility • Retainability • Throughput • Handover 5. التأكد من دعم الأجهزة لازم أغلب الأجهزة تدعم التكنولوجيا الجديدة على نفس الباند. معلومة مهمة جدًا من الأسباب الرئيسية اللي خلت LTE ينجح بسرعة إنه كان قادر يشتغل على أحجام مختلفة من الـ Channel Bandwidth: 1.4 MHz 3 MHz 5 MHz 10 MHz 15 MHz 20 MHz وده سهل جدًا عملية الـ Refarming. لأن المشغل يقدر يخصص أي جزء متاح من الباند بدون الحاجة لامتلاك Spectrum ضخم من البداية. وماذا عن 5G؟ الـ Refarming أصبح أكثر أهمية. لأن كثير من المشغلين بيشغلوا 5G على باندات كانت أصلًا: 2G أو 3G أو 4G بعد إعادة توزيع الموارد. الزتونة: Band Refarming مش معناه إضافة ترددات جديدة. هو ببساطة: “إعادة توزيع نفس الـ Spectrum على التكنولوجيا اللي تحقق أعلى كفاءة.” وده واحد من أهم الأسباب اللي سمحت لشبكات 4G و5G بالانتشار السريع بدون الحاجة إلى Spectrum جديد في كل مرة. #Refarming#5G#LTE#Spectrum#RF#MobileNetworks#Telecom#WaleedElsafoury#وليد_الصافوري#الزتونة

يعني إيه Band Refarming؟ Read More »

أمته أستخدم كل باند في الجيل الخامس؟

Leave a Comment / 5G /

واحدة من أكبر الأخطاء المنتشرة إن ناس كثيرة فاكرة إن: “كل ما التردد يعلى يبقى أحسن” لكن الحقيقة  مفيش Band أحسن بشكل مطلق. كل Band معمول لسيناريو معين. وده من أهم أسرار تصميم شبكات الـ 5G. أولاً لازم نعرف إن باندات الـ 5G بتنقسم لثلاث فئات: Low Band (Sub-1 GHz) زي: 700 MHz Mid Band زي: 1800 MHz 2100 MHz 2600 MHz 3500 MHz High Band (mmWave) زي: 26 GHz 28 GHz 39 GHz 1. Enhanced Mobile Broadband (eMBB) وده أشهر Use Case حاليًا. أمثلة: • Streaming 4K / 8K • Gaming • Mobile Internet • Hotspots أنسب باند: Mid Band خصوصًا 3500 MHz ليه؟ لأنه بيحقق أفضل Balance بين: • Coverage • Capacity • Throughput عشان كده معظم شبكات 5G العالمية مبنية أساسًا على 3500 MHz. 2. Massive IoT (mMTC) أمثلة: • Smart Meters • Smart Cities • Sensors • Asset Tracking أنسب باند: Low Band زي: 700 MHz ليه؟ • Coverage كبيرة • استهلاك طاقة أقل وده أهم حاجة لأجهزة الـ IoT. 3. Autonomous Vehicles أمثلة: • Self Driving Cars • V2X • Connected Transportation أنسب باند: Mid Band خصوصًا: 3500 MHz لأنه يوفر: • Latency منخفضة • Coverage جيدة • Reliability عالية 4. Remote Surgery أو التطبيقات الحرجة جدًا. أمثلة: • Telemedicine • Industrial Automation أنسب باند: Mid Band أو mmWave حسب البيئة. لأن المطلوب: • Ultra Low Latency • High Reliability 5. Smart Factories Industry 4.0 أمثلة: • Robots • AGVs • Automation أنسب باند: 3500 MHz أو mmWave لأن المصنع غالبًا مساحة محدودة لكن محتاج Capacity ضخمة. 6. Stadiums & Airports أماكن الزحام الشديد. أنسب باند: mmWave زي: 26 GHz ليه؟ لأن المطلوب: • Capacity ضخمة جدًا • آلاف المستخدمين في نفس المكان 7. Rural Coverage تغطية المناطق الريفية. أنسب باند: 700 MHz ليه؟ • مدى أكبر • عدد مواقع أقل • تكلفة أقل معلومة مهمة جدًا عشان كده معظم شبكات 5G الحديثة لا تعتمد على Band واحدة. لكن تستخدم: Low Band + Mid Band + High Band في نفس الشبكة. ويسمى هذا: Layered Network Design الزتونة: Low Band → Coverage King  Mid Band → 5G Sweet Spot  mmWave → Capacity Monster  والمهندس الشاطر مش بيدور على أعلى تردد. هو بيدور على التردد المناسب للـ Use Case المناسب. #5G#NR#eMBB#URLLC#mMTC#Spectrum#RF#MobileNetworks#Telecom#WaleedElsafoury#وليد_الصافوري#الزتونة

أمته أستخدم كل باند في الجيل الخامس؟ Read More »

إيه هو الـ O-RAN؟

Leave a Comment / 5G, 6G /

إيه هو الـ O-RAN؟وليه شركات الاتصالات بدأت تهتم بيه بشكل كبير؟ لو بصينا على شبكات الموبايل التقليدية  هنلاقي إن أغلب مكونات الـ RANبتكون من نفس الـ Vendor. يعني لو الموقع من Huawei أو Ericsson أو Nokia غالبًا معظم مكونات الموقعلازم تكون من نفس الشركة. ومن هنا ظهرت فكرة الـ O-RAN. يعني إيه O-RAN؟ O-RAN = Open Radio Access Network وهو مفهوم بيهدف إلى: فتح واجهات الاتصال بين مكونات الـ RAN بحيث تقدر تستخدم معدات من أكثر من Vendorفي نفس الشبكة. في الشبكات التقليدية Vendor A ↓ RRU ↓ BBU ↓ Management System كلهم من نفس الشركة. ولو حبيت تغير جزء واحدغالبًا هتضطر تغير أجزاء كثيرة معاه. أما في O-RAN ممكن يكون: • Radio من شركة • DU من شركة ثانية • CU من شركة ثالثة • Software من شركة رابعة وكلهم يشتغلوا مع بعضبفضل الـ Open Interfaces. ليه احتجناه؟ 1. تقليل الاحتكار بدل الاعتماد على Vendor واحد فقط. 2. تقليل التكلفة لأن المنافسة بين الشركات بتزيد. 3. مرونة أكبر تقدر تختار أفضل مكونلكل جزء من الشبكة. 4. تسريع الابتكار أي شركة تقدر تطور جزء معينبدون بناء شبكة كاملة. إيه مكونات الـ O-RAN؟ غالبًا الـ RAN بتتقسم إلى: O-RU(Open Radio Unit) مسؤول عن الجزء الراديوي. O-DU(Distributed Unit) مسؤول عن جزء من الـ Processing. O-CU(Centralized Unit) مسؤول عن الوظائف الأعلى. RIC(RAN Intelligent Controller) وده من أهم الإضافات الجديدة  مسؤول عن: • Automation • AI Integration • Optimization • Intelligent Decisions مميزات O-RAN  Vendor Flexibility  Cost Reduction  Faster Innovation  دعم أفضل للـ Cloud  مناسب جدًا لشبكات 5G و 6G  تسهيل إدخال AI داخل الشبكة عيوب O-RAN  Integration أصعب  Troubleshooting أعقد  يحتاج اختبارات توافق كثيرة  Security Challenges أكبر  الأداء أحيانًا أقل من الحلول المغلقة في بعض السيناريوهات معلومة مهمة الـ O-RANمش معناه استبدال الشبكات الحالية بالكامل. في معظم الشبكات الحالية بيتم إدخاله تدريجيًافي أجزاء محددة من الشبكة. وعلاقته بالـ Cloud؟ علاقة قوية جدًا  لأن معظم حلول O-RAN الحديثةتعتمد على: • Virtualization • Containers • Cloud Native Architecture وده من الأسباب اللي خلت O-RANجزء مهم من مستقبل شبكات 5G و 6G. الزتونة: زمان كنت مضطر تشتري كل حاجةمن Vendor واحد. أما مع O-RAN بقى عندك حرية اختيار أفضل Radioوأفضل Softwareوأفضل Processing Platform وتجمعهم في شبكة واحدة. وده السبب الرئيسياللي مخلي O-RAN من أهم اتجاهات تطور شبكات الموبايل حاليًا. #ORAN#OpenRAN#5G#6G#RAN#CloudRAN#AI#Telecom#MobileNetworks#WaleedElsafoury#وليد_الصافوري#الزتونة

إيه هو الـ O-RAN؟ Read More »

إيه هو الـ C-RAN؟

Leave a Comment / 5G, 6G /

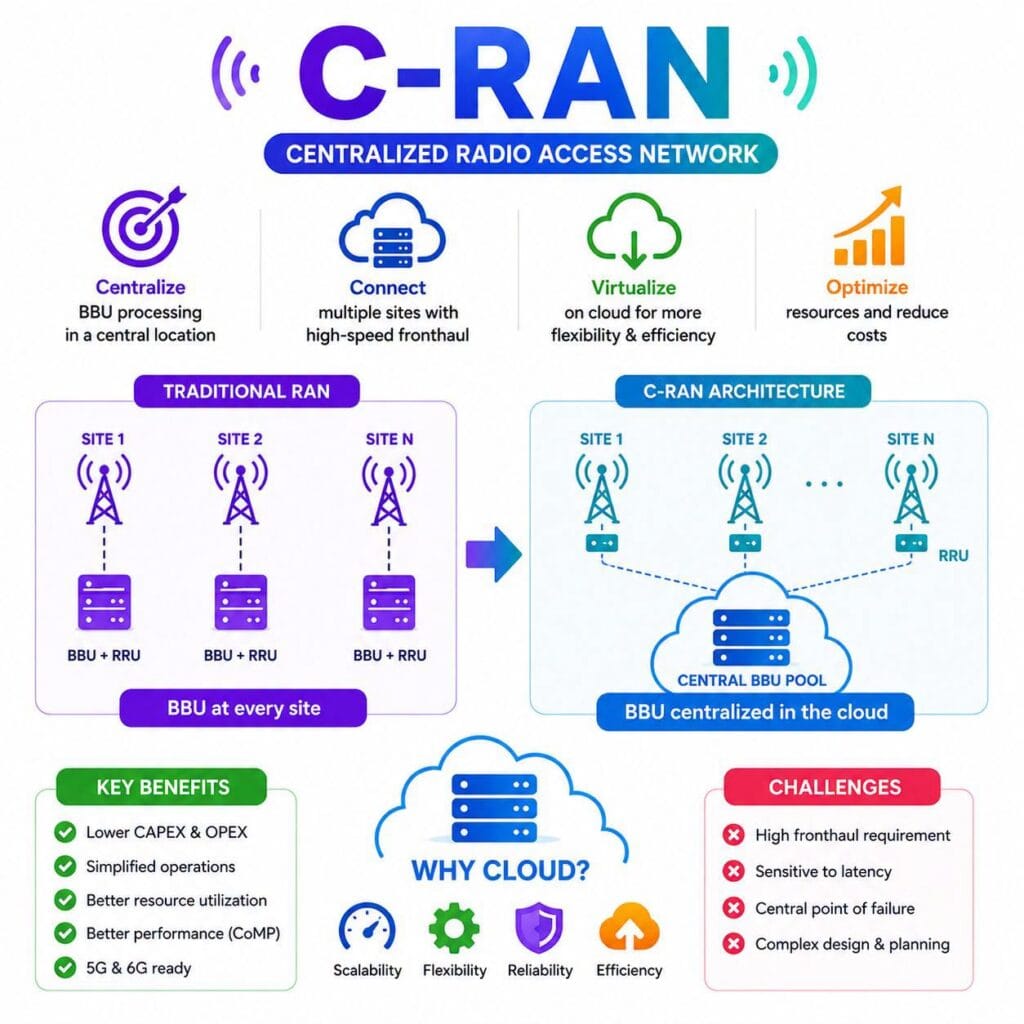

إيه هو الـ C-RAN؟وليه شركات الاتصالات بدأت تنقل جزء كبير من الشبكة إلى الـ Cloud؟ لو رجعنا شوية لورا  في الشبكات التقليدية كان كل Site فيها: • BBU• RRU والـ BBU موجود داخل الموقع نفسه. يعني كل موقع عنده Processing خاص به. لكن مع زيادة عدد المواقعودخول 4G ثم 5G بدأ يظهر تحدي كبير جدًا. المشكلة كانت إيه؟ كل Site محتاجة: • مساحة• كهرباء• تبريد• صيانة• Hardware ومع آلاف المواقعالتكلفة أصبحت ضخمة. ومن هنا ظهر C-RAN C-RAN = Centralized Radio Access Network أو أحيانًا: Cloud RAN الفكرة ببساطة  بدل ما كل موقع يكون فيه BBU منفصلة نقوم بتجميع عدد كبير من الـ BBUsفي مكان مركزي واحد. بينما يظل في الموقع فقط: • Antenna• RRU الشكل التقليدي Site 1 → BBU + RRU Site 2 → BBU + RRU Site 3 → BBU + RRU في C-RAN Site 1 → RRU فقط Site 2 → RRU فقط Site 3 → RRU فقط جميعهم متصلين بـ Central BBU Pool طيب ليه احتجناه؟ 1. تقليل التكلفة عدد الأجهزة يقل. 2. سهولة الإدارة بدل إدارة آلاف الـ BBUsيتم إدارتها مركزيًا. 3. استغلال أفضل للموارد الـ Processing Capacityتتوزع بين المواقع حسب الحاجة. 4. دعم 5G بسهولة لأن 5G محتاج Processing أعلى بكثير. إيه علاقة الـ Cloud بالموضوع؟ في البداية كانت الـ BBUs مجمعة فقط. بعد كده ظهر تطور أكبر  وهو: Virtualization بدل ما تكون الـ BBU جهاز حقيقي بقت Software شغالة على: • Servers• Data Centers• Cloud Platforms ومن هنا ظهر vRAN ثم Cloud RAN حيث تتحول وظائف الراديوإلى Software أكثر من Hardware. مميزات C-RAN  تقليل CAPEX  تقليل OPEX  سهولة التوسعة  تحسين الأداء  دعم أفضل للـ CoMP  جاهزية أعلى للـ 5G و6G عيوبه  يحتاج Fiber قوي جدًا  متطلبات Fronthaul عالية  تأخير الشبكة يصبح أكثر حساسية  نقطة مركزية واحدة قد تؤثر على عدد كبير من المواقع عند حدوث مشكلة ما الفرق بين C-RAN و O-RAN؟ ناس كثيرة بتخلط بينهم  C-RAN→ طريقة توزيع الـ Processing O-RAN→ طريقة فتح الواجهات بين المكونات المختلفة يعني ممكن يكون عندك: O-RAN + C-RAN في نفس الشبكة. معلومة مهمة كلما اقتربنا من 6G هنشوف اعتماد أكبر على: • Cloud Native Networks • Virtualization • AI • Centralized Processing وده بيخلي C-RAN واحد من أهم الاتجاهات المستقبلية في شبكات الموبايل. الزتونة: زمان كل Site كان عنده عقل خاص بيه. أما في C-RAN العقول كلها اتجمعت في مكان واحد. وده وفر تكلفة أكبروأداء أفضلومرونة أعلى وكان خطوة أساسية في رحلة الانتقال إلى شبكات 5G و6G الحديثة. #CRAN#CloudRAN#vRAN#5G#6G#ORAN#CloudComputing#Telecom#MobileNetworks#WaleedElsafoury#وليد_الصافوري#الزتونة

إيه هو الـ C-RAN؟ Read More »

إيه الفرق بين الـ BBU و RRU و AAU؟

Leave a Comment / 4G, 5G /

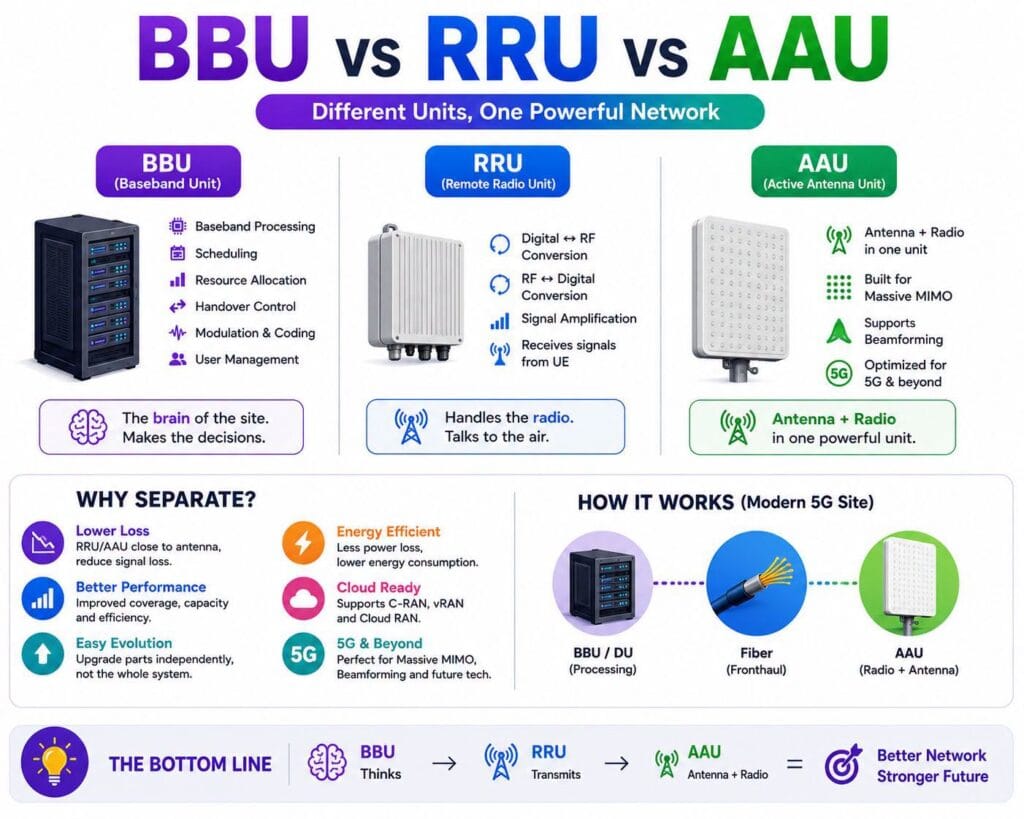

إيه الفرق بين الـ BBU و RRU و AAU؟وليه شبكات الموبايل الحديثة فصلت بينهم بدل ما يكونوا جهاز واحد؟ لو رجعنا لأيام الـ 2G  كان عندنا: BTS وكل حاجة تقريبًا كانت موجودة داخل نفس الكابينة. لكن مع تطور الشبكاتوزيادة السرعات والترددات وعدد المستخدمين بدأت الشبكة تتقسم لأجزاء متخصصة. أولاً: BBU(Baseband Unit) وده يعتبر “مخ” الموقع  مسؤول عن: • Baseband Processing • Scheduling • Resource Allocation • Handover Control • Modulation & Coding • إدارة المستخدمين بمعنى آخر: الـ BBU هو اللي بياخد القرارات. ثانيًا: RRU(Remote Radio Unit) وده الجزء المسؤول عن الراديو. وظيفته: • تحويل الإشارة من Digital إلى RF • تحويل RF إلى Digital • تكبير الإشارة (Power Amplification) • استقبال الإشارات القادمة من الـ UE بمعنى آخر: الـ RRU هو اللي يتعامل مباشرة مع الترددات. ثالثًا: AAU(Active Antenna Unit) وده التطور الطبيعي للـ RRU  في AAU الـ Antenna والـ Radioبقوا في وحدة واحدة. يعني: Antenna+RRU AAU ليه ظهر الـ AAU؟ خصوصًا مع: • Massive MIMO • Beamforming • 5G لأن عدد الـ Antenna Elementsزاد بشكل ضخم. وأصبح من غير العمليوجود عشرات الكابلات بين الانتنا والراديو. طيب ليه فصلنا الـ BBU عن الـ RRU أساسًا؟ زمان كان عندنا: BBU + Radio في نفس الكابينة. لكن ظهرت مشكلة كبيرة  كلما زاد طول الـ Feeder Cable زاد: • Signal Loss • Power Loss الحل؟ نطلع الـ RRU فوق البرجقريب جدًا من الانتنا. وبالتالي: • Loss أقل • Coverage أفضل • كفاءة أعلى إيه مميزات الفصل بينهما؟  تقليل الـ Feeder Loss  تحسين RF Performance  سهولة تطوير الشبكة  دعم Massive MIMO  تقليل استهلاك الطاقة  دعم C-RAN و Cloud RAN وماذا حدث في 5G؟ في كثير من المواقع بدأ الـ AAU يحل محل الـ RRU. وأصبحت المعادلة: BBU / DU ↓ Fiber ↓ AAU وده مناسب جدًا لتقنيات: • Beamforming • Massive MIMO • 5G NR معلومة مهمة كل ما نتجه نحو: • C-RAN • vRAN • O-RAN هيبقى الـ BBU أبعد عن الموقع أكثر. وفي بعض الحالاتهيكون موجود داخل Data Center بالكامل. بينما يظل في الموقع: RRU أو AAU فقط. الزتونة: BBU→ يفكر  RRU→ يحول ويضخم الإشارة  AAU→ Antenna + Radio في وحدة واحدة  وفصلهم عن بعضكان خطوة ضرورية لتقليل الـ Lossودعم Massive MIMOوتجهيز الشبكات لعصر 5G و6G. #BBU#RRU#AAU#MassiveMIMO#Beamforming#5G#ORAN#CRAN#Telecom#MobileNetworks#WaleedElsafoury#وليد_الصافوري#الزتونة

إيه الفرق بين الـ BBU و RRU و AAU؟ Read More »

إزاي الـ Mobile Antennas اتطورت

Leave a Comment / 4G, 5G /

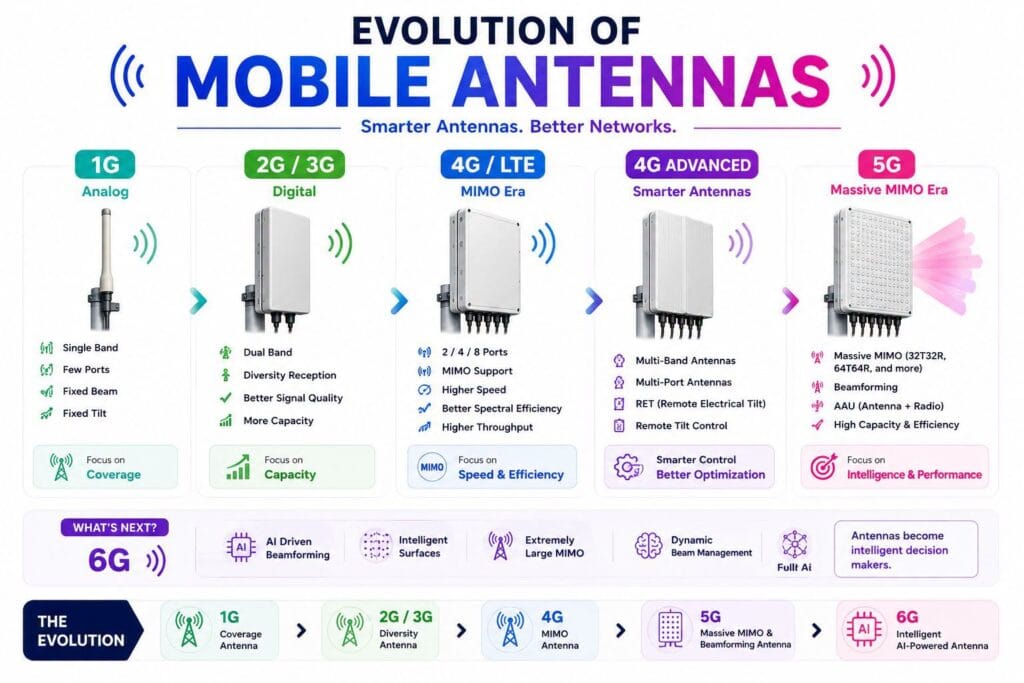

إزاي الـ Mobile Antennas اتطورتمن. 1G لحد 5G؟ ناس كثيرة لما تبص على برج موبايلتحس إن الانتنا هي هي من زمان  لكن الحقيقة إن الانتنامن أكثر أجزاء الشبكة اللي حصل لها تطور ضخم جدًا. وكل جيل جديدكان بيفرض متطلبات جديدةتخلي شكل ووظيفة الانتنا تتغير. في 1G كانت المهمة الأساسية: • Voice Coverage • تغطية أكبر مساحة ممكنة عشان كده الانتنا كانت بسيطة نسبيًا. غالبًا: • Single Band • عدد Ports قليل • Fixed Beam • Fixed Tilt وكان التركيز الأساسي على: Coverage أكثر من Capacity. في 2G and 3G أصبحت الانتنا تدعم: • Dual Band • Diversity Reception • تحسين جودة الإشارة وظهر الاهتمام أكثر بالـ Capacityمش التغطية فقط. في 4G (LTE) هنا حصلت نقلة كبيرة. بدأنا نستخدم: MIMO يعني أكثر من مسار إرسال واستقبالفي نفس الوقت. فبقت الانتنا تحتوي على: • 2 Ports • 4 Ports • أحيانًا 8 Ports والهدف: • زيادة السرعة • تحسين الـ Spectral Efficiency • زيادة الـ Throughput في 4G Advanced بدأنا نرى: • Multi-Band Antennas • Multi-Port Antennas • RET (Remote Electrical Tilt) بحيث نتحكم في الـ Tiltمن الـ NOC مباشرةبدون الصعود للبرج. في 5G هنا بدأت الثورة الحقيقية  ظهر: Massive MIMO بدل 2×2 أو 4×4 بقينا نشوف: 32T32R 64T64R وأحيانًا أكثر. وظهر Beamforming بدل إرسال الطاقة في كل الاتجاهات. الانتنا بقت: تركز الطاقة ناحية المستخدم مباشرة. النتيجة:  Coverage أفضل  SINR أعلى  Throughput أكبر  Interference أقل ومن هنا ظهر AAU Active Antenna Unit اللي دمج: • Antenna • Radio في وحدة واحدة. عشان تخدم Massive MIMOوBeamforming بكفاءة. لو بصينا على عدد عناصر الانتنا 2G and 3G → عدد قليل جدًا 4G → MIMO 5G → Massive MIMO + Beamforming يعني التطور كان في اتجاه: زيادة الذكاءوليس فقط زيادة الحجم. وماذا عن 6G؟ المتوقع  • AI Driven Beamforming • Intelligent Surfaces • Extremely Large MIMO • Dynamic Beam Management • Integration مع الذكاء الاصطناعي بشكل كامل يعني الانتنا نفسهاهتبقى جزء من عملية اتخاذ القرار. معلومة مهمة زمان كان نجاح الموقع يعتمد على: ارتفاع الانتنا فقط. أما اليوم نجاح الموقع يعتمد على: • Beam Design • Massive MIMO Configuration • Tilt Optimization • AI Optimization أكثر من مجرد ارتفاع البرج. الزتونة: تطور الانتنا كان كالتالي: 1G → Coverage Antenna 2G & 3G → Diversity Antenna 4G → MIMO Antenna 5G → Massive MIMO & Beamforming Antenna 6G → Intelligent AI-Powered Antenna وكل جيل جديدكان يحول الانتنا من مجرد أداة إرسالإلى عنصر ذكي وأساسي في أداء الشبكة. #Antenna#MassiveMIMO#Beamforming#5G#6G#LTE#RF#MobileNetworks#Telecom#WaleedElsafoury#وليد_الصافوري#الزتونة

إزاي الـ Mobile Antennas اتطورت Read More »

إيه هي الأطوال الموجية المستخدمة في الـ Optical Fiber؟

Leave a Comment / Optical Fiber /

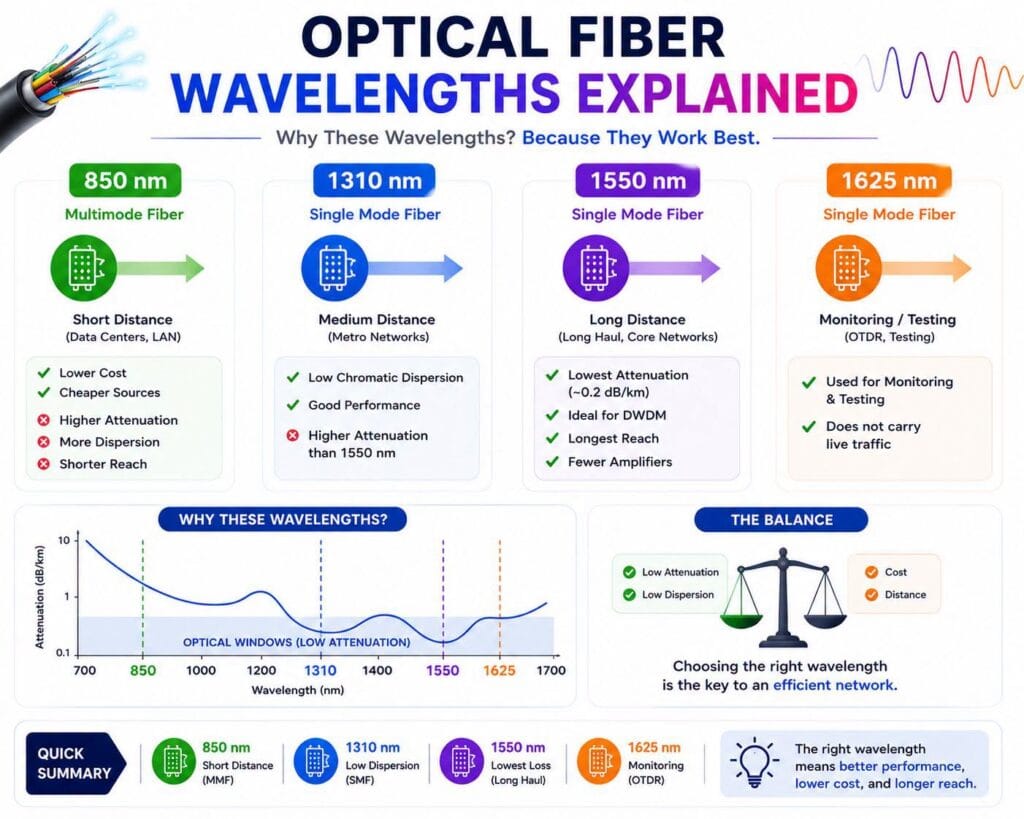

إيه هي الأطوال الموجية المستخدمة في الـ Optical Fiber؟وليه بنستخدمها بالتحديد مش أي طول موجي تاني؟ ناس كثيرة لما تسمع كلمة Fiberبتفكر إننا بنبعت “ضوء” وخلاص  لكن الحقيقة إن اختيار الطول الموجيواحد من أهم أسباب كفاءة شبكات الفايبر. لأن مش كل الأطوال الموجيةبتتصرف بنفس الطريقة داخل الليف الضوئي. أشهر الأطوال الموجية المستخدمة في الفايبر هي: • 850 nm • 1310 nm • 1550 nm وأحيانًا: • 1625 nm أولًا: 850 nm غالبًا بيستخدم مع: Multimode Fiber في تطبيقات المسافات القصيرة. زي: • Data Centers • LAN Networks المميزات:  تكلفة أقل  بيستخدم مصادر ضوئية أرخص العيوب:  Attenuation أعلى  Dispersion أكبر  مدى أقل عشان كده مناسب للمسافات القصيرة فقط. ثانيًا: 1310 nm واحد من أهم الأطوال الموجية في شبكات الفايبر  غالبًا بيستخدم مع: Single Mode Fiber المميز فيه: إن الـ Chromatic Dispersionبتكون قريبة جدًا من الصفر. وده معناه: تشوه أقل للإشارة. لكن الـ Attenuationلسه أعلى شوية من 1550 nm. عشان كده بنستخدمهفي المسافات المتوسطة. ثالثًا: 1550 nm ده يعتبر ملك شبكات النقل الحديثة  ليه؟ لأنه بيحقق أقل قيمة Attenuationداخل ألياف السيليكا. حوالي: 0.2 dB/km تقريبًا. وده معناه: مسافات أطولوعدد Amplifiers أقل. كمان هو الأنسب لتقنيات: • DWDM • Long Haul Networks • Core Networks رابعًا: 1625 nm غالبًا بيستخدم لأغراض: • Monitoring • Fiber Testing • OTDR عشان نقدر نختبر الليفبدون التأثير على الترافيك الأساسي. طيب ليه بنستخدم الأطوال دي بالتحديد؟ الإجابة ببساطة  لأن ألياف السيليكالها نوافذ تشغيل مثالية. اسمها: Optical Windows في النوافذ دي: • الـ Attenuation بتكون أقل • الـ Dispersion بيكون مناسب • كفاءة النقل بتكون أعلى لو استخدمنا أطوال موجية مختلفة:  الإشارة هتضعف أسرع  المسافة هتقل  هنحتاج Amplifiers أكثر  التكلفة هتزيد معلومة مهمة جدًا اختيار الطول الموجيدايمًا بيكون توازن بين: • Attenuation • Dispersion • Cost • Distance مفيش طول موجي مثالي لكل السيناريوهات. الزتونة: 850 nm → Short Distance 1310 nm → Low Dispersion 1550 nm → Lowest Attenuation 1625 nm → Monitoring & Testing واختيار الطول الموجي المناسبهو اللي بيحدد كفاءة شبكة الفايبرقبل أي حاجة تانية. #OpticalFiber#FiberOptics#DWDM#OTDR#Transmission#Telecom#MobileNetworks#WaleedElsafoury#وليد_الصافوري#الزتونة

إيه هي الأطوال الموجية المستخدمة في الـ Optical Fiber؟ Read More »

إيه الفرق بين CWDM و DWDM؟

Leave a Comment / Optical Fiber /

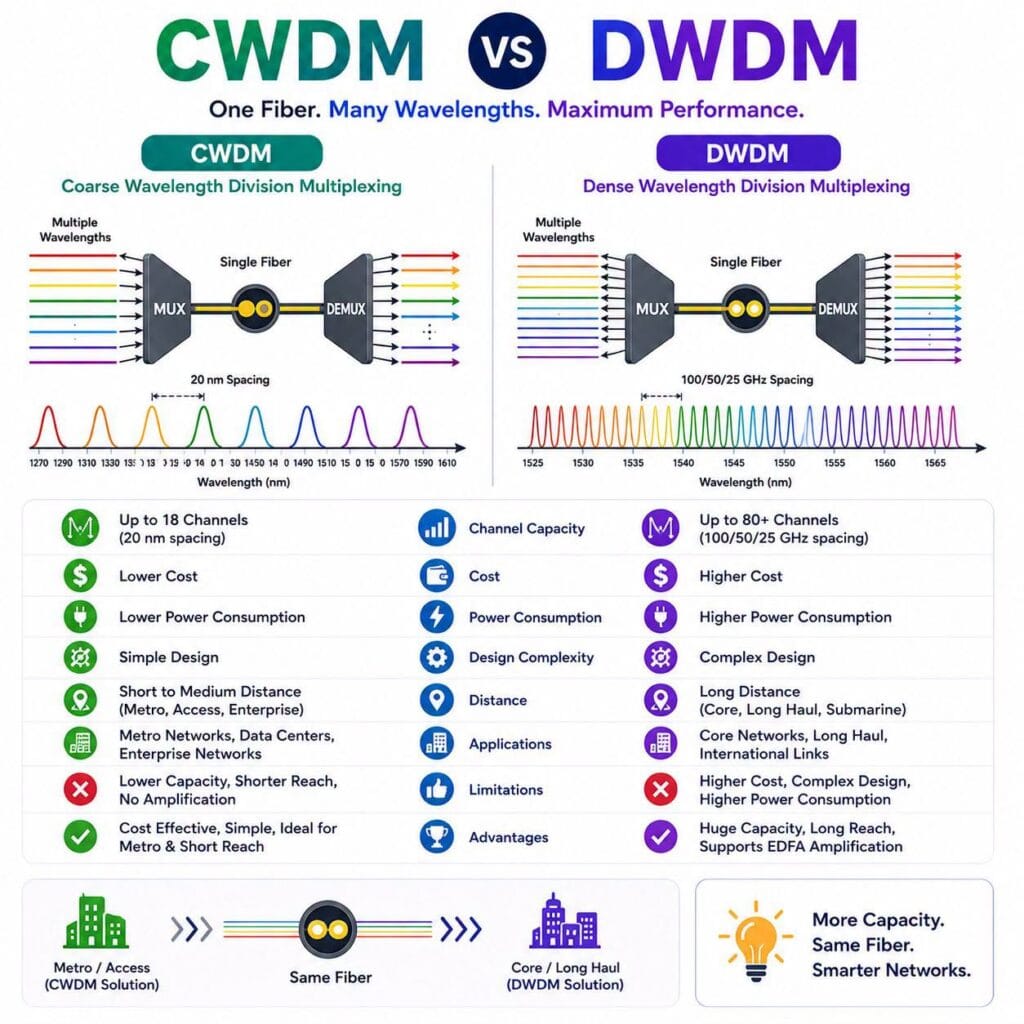

إيه الفرق بين CWDM و DWDM؟وليه بنستخدم كل واحد فيهم؟ واحدة من أكبر مميزات الفايبر  إنك تقدر تبعت أكثر من إشارةعلى نفس الشعيرة الضوئيةفي نفس الوقت. إزاي؟ عن طريق استخدام أطوال موجية مختلفة. وده اللي بنسميه: WDM (Wavelength Division Multiplexing) لكن مع زيادة احتياجات الشبكاتظهر نوعان رئيسيان: • CWDM • DWDM أولًا: CWDM CWDM = Coarse Wavelength Division Multiplexing كلمة Coarse معناها: المسافة بين القنوات كبيرة نسبيًا. غالبًا: 20 nm بين كل Channel والتانية. وده بيخلي تصميمه أبسط وأرخص. عدد القنوات: حتى 18 Channel تقريبًا. مميزات CWDM  تكلفة أقل  استهلاك طاقة أقل  تصميم أبسط  مناسب للشبكات المتوسطة عيوبه  عدد قنوات أقل  Capacity محدودة  مسافات أقصر  لا يدعم Amplification بكفاءة أين يستخدم؟ • Metro Networks • Enterprise Networks • Data Centers • شبكات المسافات القصيرة والمتوسطة ثانيًا: DWDM DWDM = Dense Wavelength Division Multiplexing كلمة Dense معناها: القنوات متقاربة جدًا. ممكن يكون الـ Channel Spacing: 100 GHz 50 GHz 25 GHz وأحيانًا أقل. وده يسمح بعدد قنوات أكبر بكثير. ممكن نوصل لـ: 80 أو 96 أو أكثر. مميزات DWDM  Capacity ضخمة جدًا  عدد Channels كبير  مناسب للمسافات الطويلة  يدعم EDFA Amplifiers  مثالي للـ Core Networks عيوبه  تكلفة أعلى  تصميم أعقد  يحتاج دقة أكبر  استهلاك طاقة أعلى أين يستخدم؟ • Core Networks • Long Haul Networks • International Links • شبكات شركات الاتصالات طب ليه DWDM يقدر يشتغل لمسافات طويلة؟ لأنه غالبًا بيشتغل في نطاق: 1550 nm وده أقل طول موجي من حيث الـ Attenuation. وكمان بيدعم: EDFA (Erbium-Doped Fiber Amplifier) اللي يقدر يقوي الإشارة الضوئيةمن غير ما يحولها لإشارة كهربائية. مقارنة سريعة CWDM → أقل تكلفة → قنوات أقل → مسافات أقصر → شبكات Metro DWDM → تكلفة أعلى → قنوات أكثر → مسافات أطول → شبكات Core معلومة مهمة لو عندك فايبر واحد فقط  ومحتاج تزود الـ Capacity مش لازم تمد فايبر جديد. ممكن تستخدم WDMوتستغل نفس الليففي نقل عدد أكبر من الخدمات. الزتونة: CWDM لما تحتاج حل بسيط واقتصادي. DWDM لما تحتاج أعلى Capacityوأطول مسافة ممكنة. والاختيار بينهمبيعتمد على: • Cost • Distance • Number of Channels • Required Capacity #DWDM#CWDM#WDM#OpticalFiber#DWDMNetworks#Transmission#Telecom#FiberOptics#WaleedElsafoury#وليد_الصافوري#الزتونة

إيه الفرق بين CWDM و DWDM؟ Read More »

ايه الفرق بين Single Mode Fiber (SMF) و Multimode Fiber (MMF)؟

Leave a Comment / Optical Fiber /

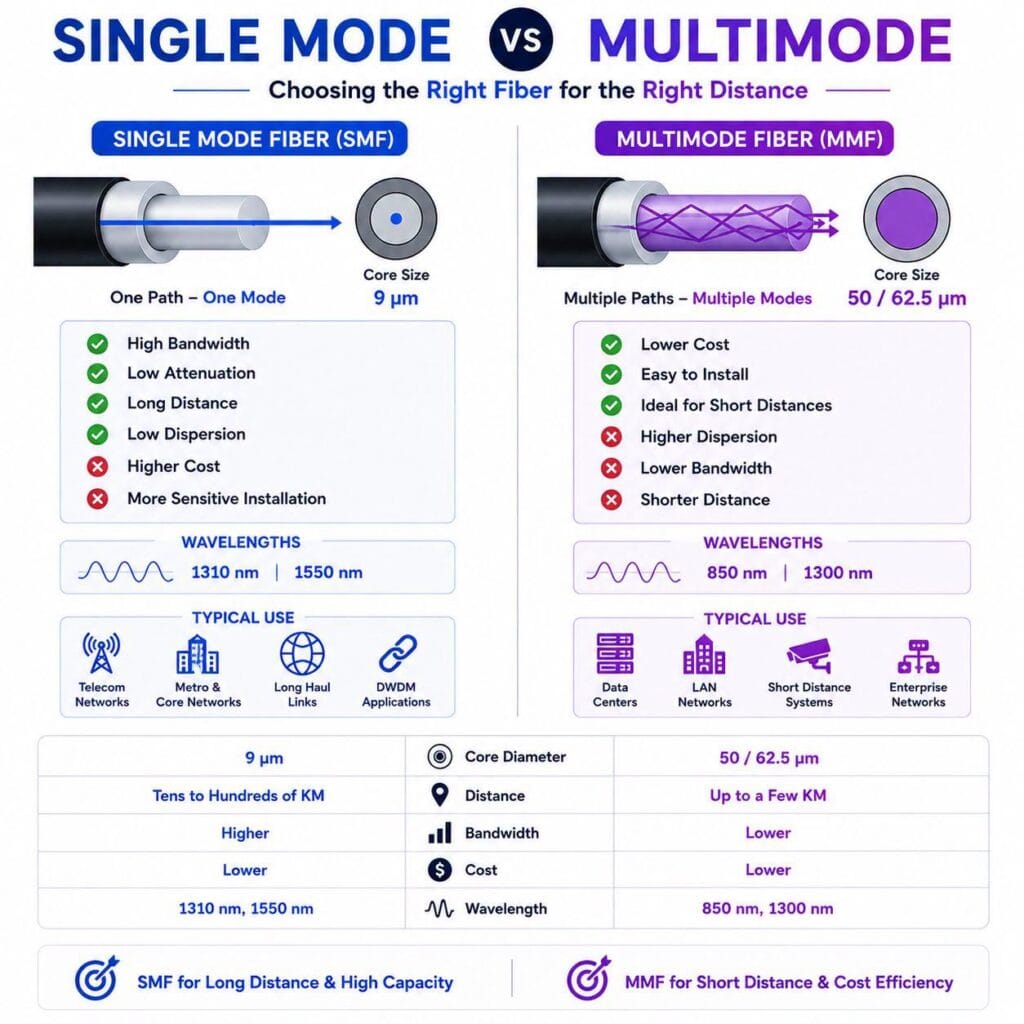

ايه الفرق بين Single Mode Fiber (SMF) و Multimode Fiber (MMF)؟ واحدة من أكثر الأسئلة اللي بتتكرر في عالم الـ Transmission والفايبر  هل أستخدم Single Mode ولا Multimode؟ والإجابة مش دايمًا: “الأغلى يبقى أفضل” لكن لازم تختار النوع المناسب للاستخدام المناسب. أولًا: يعني إيه Mode؟ الـ Mode هو المسار اللي الضوء بيمشي فيه داخل الليف الضوئي. كلما زاد عدد المسارات زاد احتمال إن الإشارة توصل في أوقات مختلفة. وده بيؤدي إلى: Modal Dispersion. Multimode Fiber (MMF) زي ما الاسم بيقول  الضوء بيمشي في أكثر من مسار داخل الليف. وده بسبب إن قطر الـ Core كبير نسبيًا. غالبًا: 50 µm أو 62.5 µm. مميزات MMF  تكلفة أقل للمكونات الضوئية  سهولة التركيب  مناسب للمسافات القصيرة  مناسب للـ Data Centers عيوبه  Modal Dispersion أعلى  مسافات محدودة  Bandwidth أقل  لا يناسب شبكات النقل الطويلة الأطوال الموجية الشائعة 850 nm وأحيانًا: 1300 nm Single Mode Fiber (SMF) هنا الضوء بيمشي في مسار واحد تقريبًا. وده لأن قطر الـ Core صغير جدًا. حوالي: 9 µm. مميزات SMF  مسافات طويلة جدًا  Bandwidth أعلى  Dispersion أقل  Attenuation أقل  مناسب لـ DWDM عيوبه  تكلفة المكونات الضوئية أعلى  يحتاج دقة أكبر في التركيب واللحام الأطوال الموجية الشائعة 1310 nm 1550 nm فين بنستخدم كل واحد؟ MMF → داخل المباني → Data Centers → شبكات LAN → مسافات قصيرة SMF → شبكات الاتصالات → Metro Networks → Core Networks → Long Haul Links مقارنة سريعة Core Diameter: MMF → 50 / 62.5 µm SMF → 9 µm Distance: MMF → مئات الأمتار SMF → عشرات ومئات الكيلومترات Cost: MMF → أقل SMF → أعلى Capacity: MMF → أقل SMF → أعلى معلومة مهمة في شبكات الموبايل تقريبًاكل روابط الـ Backhaul والـ Fronthaul الحديثة بتعتمد على: Single Mode Fiber لأنه الوحيد القادر على دعم: • المسافات الطويلة • السعات الكبيرة • تقنيات DWDM • متطلبات 5G الزتونة: MMF → Short Distance + Lower Cost SMF → Long Distance + Higher Capacity واختيار النوع المناسببيعتمد على: • Distance • Capacity • Cost • Future Expansion مش مجرد سعر الكابل نفسه. #OpticalFiber#SingleMode#Multimode#SMF#MMF#DWDM#Transmission#5G#Telecom#WaleedElsafoury#وليد_الصافوري#الزتونة

ايه الفرق بين Single Mode Fiber (SMF) و Multimode Fiber (MMF)؟ Read More »
